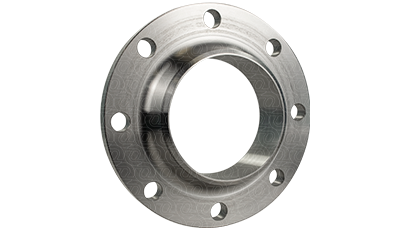

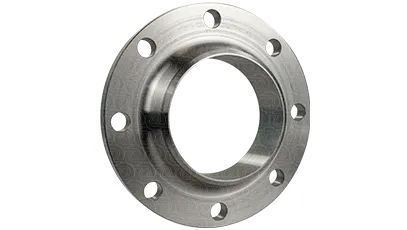

Воротниковый фланец 100-16-11-1-В-Ст 20-IV ГОСТ 33259-15 ОНИКС
Характеристики
Тип присоединения
воротниковый
Диаметр (DN)
100
Давление (PN)
16
Исполнение
B
Сталь
Ст.20
Стандарт
33259-15
Производитель
ОНИКС
Толщина фланца (b)
20
Внешний диаметр (D)
215
Внутренний диаметр (d1)
96
Высота зеркала (h)
3
Диаметр болтового отверстия (d)
18
Высота фланца (H)
53
Кол-во болтовых отверстий (n)
8
Меж.центровое расстояние (D1)
180
Вес
4.9
D2
158
Диаметр основания воротника (Dm)
130
Диаметр воротника (Dn)
110
Альтернативное название
Воротниковый фланец 100-16-11-1-В-Ст 20-IV ОНИКС
