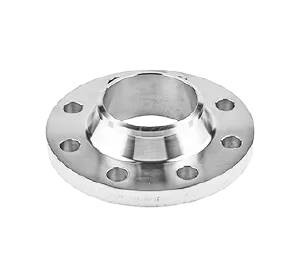

Фланец воротниковый 3800-2,5-11-2-B-ст 20-IV ГОСТ 33259-2015
Характеристики
Тип присоединения
воротниковый
Диаметр (DN)
3800
Давление (PN)
2.5
Исполнение
B
Сталь
Ст.20
Стандарт
33259-15
Толщина фланца (b)
102
Внешний диаметр (D)
4045
Внутренний диаметр (d1)
3798
Высота воротника (H1)
28
Высота зеркала (h)
5
Диаметр болтового отверстия (d)
39
Высота фланца (H)
212
Кол-во болтовых отверстий (n)
80
Меж.центровое расстояние (D1)
3970
D2
3920
Диаметр основания воротника (Dm)
3852
Диаметр воротника (Dn)
3820
Ряд
2
Наличие товара
под изготовление
