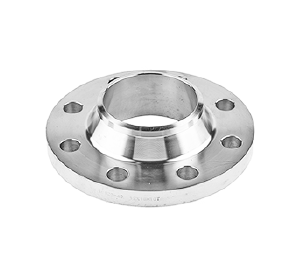

Фланец воротниковый 3400-2,5-11-2-B-ст 20-IV ГОСТ 33259-2015
Характеристики
Тип присоединения
воротниковый
Диаметр (DN)
3400
Давление (PN)
2.5
Исполнение
B
Сталь
Ст.20
Стандарт
33259-15
Толщина фланца (b)
90
Внешний диаметр (D)
3630
Внутренний диаметр (d1)
3398
Высота воротника (H1)
28
Высота зеркала (h)
5
Диаметр болтового отверстия (d)
36
Высота фланца (H)
194
Кол-во болтовых отверстий (n)
76
Меж.центровое расстояние (D1)
3560
D2
3510
Диаметр основания воротника (Dm)
3450
Диаметр воротника (Dn)
3420
Ряд
2
Наличие товара
под изготовление
