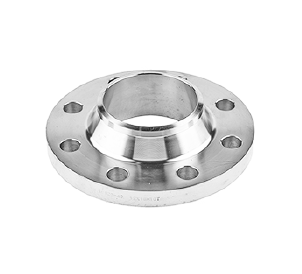

Фланец воротниковый 3000-10-11-2-B-ст 20-IV ГОСТ 33259-2015
Характеристики
Тип присоединения
воротниковый
Диаметр (DN)
3000
Давление (PN)
10
Исполнение
B
Сталь
Ст.20
Стандарт
33259-15
Толщина фланца (b)
132
Внешний диаметр (D)
3405
Внутренний диаметр (d1)
2956
Высота воротника (H1)
45
Высота зеркала (h)
6
Диаметр болтового отверстия (d)
62
Высота фланца (H)
257
Кол-во болтовых отверстий (n)
68
Меж.центровое расстояние (D1)
3290
D2
3210
Диаметр основания воротника (Dm)
3085
Диаметр воротника (Dn)
3020
Ряд
2
Наличие товара
под изготовление
