Фланцы плоские в Екатеринбурге

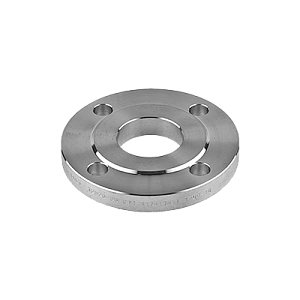

Плоские фланцы — вид арматуры, используемый для соединения линий трубопровода и установки оборудования (клапанов, насосов, емкостей, датчиков КИП). Деталь представляет собой диск с центральным посадочным отверстием. Для фиксации сборки используют шпильки и болты, устанавливаемые в отверстия под крепеж. Достоинства плоских фланцев:

• Надежность. Обеспечивают герметичное соединение участков труб и оснащения.

• Простота монтажа и демонтажа. Выполнить установку и разборку соединительного узла с использованием плоского фланца несложно при условии соблюдения определенных правил.

• Длительный срок эксплуатации. При соответствии параметров арматуры рабочим нагрузкам фланцевое соединение служит долго, не требуя замены комплектующих. Для повышения коррозионной стойкости фланцы подвергают оцинковке.

Плоские фланцы различаются по ключевым характеристикам, таким как:

• Номинальный диаметр. Параметр должен соответствовать диаметру трубы или патрубка оборудования, куда будет установлена деталь.

• Номинальное рабочее давление. Чем толще фланец, тем более высокое давление он способен выдержать.

• Материал исполнения. Арматуру делают из стали, популярные марки — ст.20, 09Г2С, 12Х18Н10. От качества стали зависит диапазон рабочих температур и границы давления, при котором допускается использование изделия.

• Тип исполнения. Конструкцию фланца часто дополняют впадины, соединительные и простые выступы, пазы, шипы.

При выборе фланца плоского необходимо знать условия эксплуатации трубопровода, а также иметь сведения о силовых нагрузках на систему и воздействии рабочей среды. Методика расчета фланцевых соединений описана в ГОСТ Р 52857.4-2007.

Сфера применения

Плоские фланцы по ГОСТ 33259-15 являются незаменимым элементом трубопровода. Их используют для временного или постоянного соединения между трубами и различными устройствами. Виды коммуникаций, где встречаются фланцы плоские:

• наружные и внутренние трубопроводы ХВС и ГВС, канализация, а также другие системы коммунальных служб;

• трубопроводы судов и транспортных средств;

• насосное, компрессорное и гидравлическое оборудование;

• системы отопления, регенеративные теплообменники;

• системы холодоснабжения;

• продуктопроводы в различных отраслях промышленности.

Для эксплуатации в условиях высоких нагрузок плоские фланцы заменяют воротниковыми деталями. Юбочные фланцы приваривают к участкам труб или патрубкам оборудования. В системах с нагрузкой не более 25 кгс/см² используют плоские фланцы.

Метод соединения фланцев

Несмотря на сравнительную легкость установки плоских фланцев, монтажник должен соблюдать ряд требований, чтобы полученное соединение было надежным и герметичным. Базовые рекомендации для монтажа фланцевой арматуры:

• Плоскости фланцевых элементов должны располагаться перпендикулярно относительно оси трубы. Для центрирования сложных сборок используют штифты.

• Не допускается повреждение уплотнений: царапины и сколы на прокладках снижают герметичность узла.

• Затяжка крепежных элементов производится равномерно с использованием гидравлических ключей, шпильконатяжителей и пневматических гайковертов.

Для монтажа плоских фланцев нужны болты или шпильки (в условиях ограничений по размерам метизов используют винты), шестигранные гайки и гроверные шайбы для стопорения крепежа. С точки зрения надежности наиболее предпочтительны шпильки с одноступенчатым профилем. Они обладают равной прочностью по всей длине изделия, чего нельзя сказать о метизах с головками. Растяжение шпилек, возникающее в процессе нагрева, оказывает меньшее влияние на крепежные узлы.

Производство плоских фланцев

Наиболее распространенный способ изготовления плоских фланцев — горячая объемная штамповка заготовок на специальных прессах в заводских условиях. Также фланцы изготавливают с применением методов поковки, сварки, плазменной резки. Технология производства деталей зависит от ряда факторов:

• марка стали и тип металлопроката, выступающего в роли заготовки;

• объем партии изделий;

• требования к качеству готовой продукции.

Компания ОНИКС предлагает плоские фланцы по выгодной цене, в которую не входят посреднические наценки. Покупатель не платит за услуги продавца, поскольку мы сами являемся производителем и реализуем арматурные изделия напрямую. Если в каталоге не нашлось фланцев, подходящих под ваши задачи, свяжитесь с нами — обсудим возможность производства партии по индивидуальному заказу или подберем аналог.
